工业机器人KR C4的控制电脑风扇:



工业机器人KR C4的控制电脑风扇用于电脑组件及整个机箱内部范围的冷却工业机器人KR C4的控制电脑风扇如下图:




工业机器人KR C4的控制电脑风扇特点：



工业机器人KR C4的控制电脑风扇是控制柜内部范围的唯一风扇.为确保空气循环,必须总是关闭控制柜门.如果控制柜门打开,空气循环将由于空气槽而中断并进而导致箱内温度骤升.



工业机器人KR C4的控制电脑风扇更换操作步骤:



1. 通过总开关使控制系统关机



2. 将控制系统 PC 拆出.



3. 将电脑系统 PC 机盖打开.



4. 松开并拔出风扇插头 (1).



5. 将风扇朝装配栓塞 (1)的里侧拉出.



6. 将开口铆钉 (2)拔出,再将网栅 (3)取出.



7. 将网栅 (2)装入新风扇上,然后用开口铆钉固紧.



8. 将装配栓塞 (3)装入风扇.



9. 将风扇装入电脑机壳,并将装配栓塞 (3) 穿过电脑机壳.



10. 实施功能测试

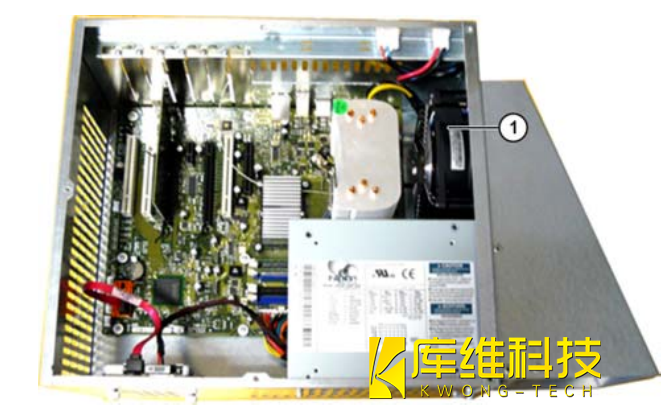

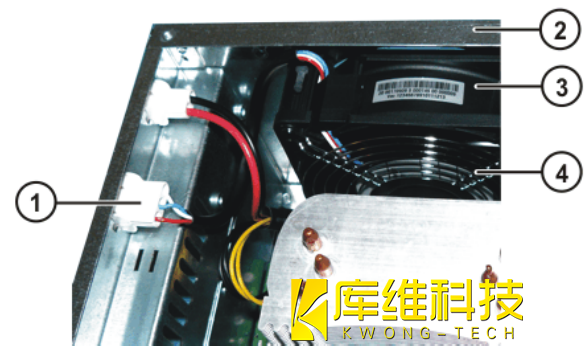

拔下工业机器人KR C4的控制 PC 的风扇如下图:




1 风扇插头



2 控制系统 PC 外壳



3 风扇



4 网栅

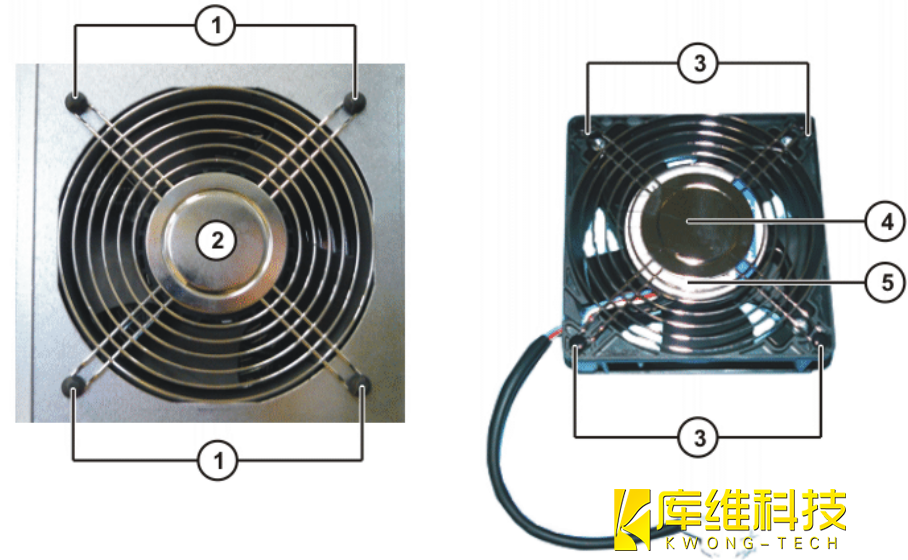

工业机器人KR C4的控制 PC 机风扇结构如下图:




1 安装栓塞



5 网栅



3 网栅的固定 (开口铆钉)



4 风扇铭牌



注意:网栅必须固定在有铭牌的一侧

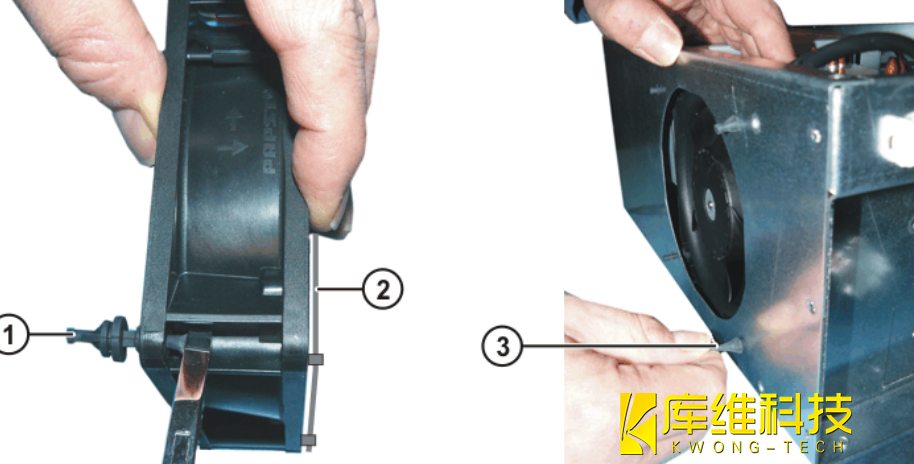

安装工业机器人KR C4的控制系统 PC 机的风扇如下图:



1 风扇上的安装栓塞



2 网栅



3 PC 机外壳上的安装栓塞
