工业机器人库卡 KRC4电机应用及其工作原理



与 KR C4 连用时，可使用不同类型的机器人电机。因此功率可选范围非常大。



工业机器人电机类型如下图：




库卡机器人 KRC4 电机工作原理：



库卡机器人KRC4所用电机采用的是交流电同步电机 （伺服马达）的工作原理。定子线圈与星形结构连接，转子内设有永磁。



库卡机器人KRC4电机工作原理如下图：




在插头上测量电阻

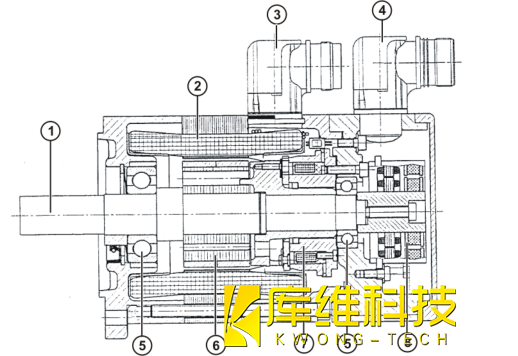

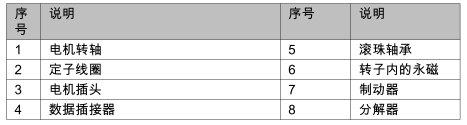

库卡机器人KRC4电机剖面图如下：






检测电机插头的电阻时，需总是测量两个线圈直到星形汇接点之间的电阻值。



库卡机器人电机插接头的针脚布局如下图




数据插头里的针脚布局与 RDC 数据插头的针脚布局有所不同。



测量值应该几乎相等。



只是再要加上直至 RDC 的导线电阻。



机器人电机数据插接器的针脚布局如下图





警告：



更换工业机器人电机时，必须注意遵守涉及相关型号机器人机械件的其他安全规则。



装设于工业机器人电机内部的制动器在断电时将处于闭合状态。 拆除工业机器人电机时可导致机器人机件移动，并进而引发人体伤害或物质损失。
